工字轮摆臂放线装置

发布日期:2021-03-16 作者: 点击:

工字轮摆臂放线装置


   工字轮摆臂放线方式适合于较大盘重工字轮的放线,该方式的最大优点是结构简单,缺点是在放线过程中,工字轮每放出一圈线,线材在轴向方向扭转360°,线材产生扭转应力。

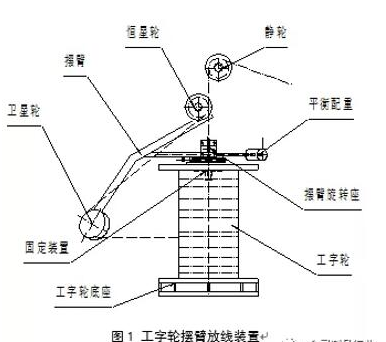

   工字轮摆臂放线装置由摆臂、卫星轮、恒星轮、平衡配重、摆臂旋转座、固定装置等组成(图1)。摆臂放线架通过固定装置固定在工字轮上,随摆臂旋转座一同旋转。线材先后绕过卫星轮、恒星轮和静轮引向拉丝机等工序,在放线张力的作用下围绕工字轮转动放线。

      平衡配重调整好以后可以确保在放线过程摆臂的平衡。
