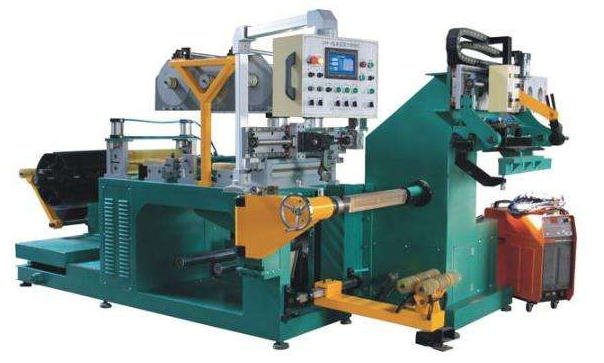

      全自动变压器箔绕机又名低压箔式绕线机，主要适用于变压器，非晶变压器，相关电器的箔式线圈的绕制，箔式线圈是以不同的铜或铝为载体，以宽带状的绝缘材料为层间绝缘，在箔式绕线机上一次完成绕制，形成箔式线圈，箔式线圈形状可为圆形，矩形等。

      全自动变压器箔绕机主要由以下几个部分组成：主机架、箔料收放卷装置（连压辊）、层绝缘收放卷装置、端绝缘装置、清洁去污装置、压毛装置、滚剪装置、自动送料、光电感应自动纠偏系统、自动焊接装置、电控系统、气动系统。

      箔料收放卷装置（连压辊）：作为箔带的开卷机构，起支撑料卷，收放料作用；张力的大小不需要机械操作，根据工艺的要求，根据电位器或触摸屏无级设定，正绕退绕张力恒定，确保不松带。也可点动式进行收放料。承载轴结构强度好，能满足最大重量箔料放置要求。

      层绝缘收放卷装置：由放卷轴、过滚等组成。放卷轴采用气胀轴，层绝缘张力靠气动碟刹装置来控制，根据材料的型号不同，层绝缘的张力大小可在气压控制面板上调节，无噪音。整个装置及每个放卷轴在宽度方向位置可单独电动调节。

      纠偏系统：纠偏系统采用自动光电感应纠偏装置，用于快速调整导电箔端面的平整度。由光电感应器装置控制电机带动丝杆进行纠偏，精度±0.5MM。通过光电装置指挥开卷纠偏电机进行横向移动，使线圈的端面趋向平整。

      焊接系统：箔带和引线的焊接采用TIG 焊接，焊接装置主要由以下部分组成：夹持、焊枪驱动机构、焊枪调整机构、氩弧焊机、冷却水箱等。夹持部分的开合靠气动实现，焊枪可以上下左右及摆动调节，焊枪焊接行走靠变频器驱动电机控制，速度无级可调，整个装置可左右移动到达或离开焊接工作区。
