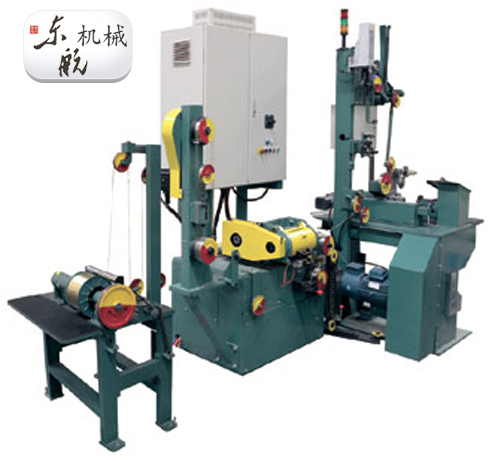

校正机主要由放线装罝、主机、收线装罝、电控柜等组成。应用于帘线残余扭转.平直度等工艺参数的修正，另可作为倒丝机使用。

1.1加工材料：镀黄铜帘线

1.2最大收线速度：150m/min(更改相关配置,可提高速度）

2放线装置

2.1放线工字轮: B40, B60, B80

2.2气动夹持，被动放线

2.3机械张力控制，带摆轮出线装置

3主机部分

3.1进线张力控制为伺服张力控制，带弹簧张力缓冲装置(或采用专用张力控制电机，同步带轮传动）

3.2基本配置过捻器、校直器

3.3主机电机：2.2KW-4P交流变频马达

3.4过捻电机：1.5Kw伺服电机

3.5过捻为双轮三槽，速度可在0-7000Rpm之间无极调速，稳定范围为 设定值的±0.1%范围内（可配置四轮单槽过捻器）

3.6主机制动气动碟刹

4收线部分

4.1收线电机1-1 Kw-8P交流变频电机

4.2收线方式：气动梅花式顶尖，B40、B60、B80、WS34收线

4.3 ATC装置:残余扭转控制<±1转/米，开车启动20米内残余扭转波动 <±1.5转/米，开车起始段与结束段残余中心值漂移不超过一圈，配标准扁簧1.2*0.33

4.4排线：排距4± 1.5mm,排线电机120W可逆电机，同步带夹持。

4.5配线圈式缺丝保护

4.6配门模检测装置
